Acopladores direccionales de alto rendimiento para redes de radiofrecuencia

Un acoplador direccional es un componente pasivo utilizado en sistemas de radiofrecuencia (RF) para dividir o combinar señales de RF manteniendo el flujo direccional de la señal. Su función principal es transferir una parte de la potencia de RF que fluye por una línea de transmisión a otra línea de transmisión, normalmente con pérdidas mínimas.

Los acopladores direccionales funcionan según el principio del acoplamiento electromagnético entre líneas de transmisión. Constan de al menos cuatro puertos: el puerto de entrada (normalmente denominado línea principal), el puerto de salida (también conocido como puerto de paso) y dos puertos auxiliares (el puerto acoplado y el puerto aislado).

Cuando se aplica una señal de RF al puerto de entrada, una parte de esa señal se acopla al puerto acoplado, mientras que la mayor parte de la señal continúa a través del puerto de salida. La cantidad de potencia acoplada al puerto auxiliar viene determinada por el diseño del acoplador direccional y suele especificarse como un factor de acoplamiento en decibelios (dB).

Los acopladores direccionales son componentes esenciales en estaciones de radiodifusión o redes de comunicaciones móviles. Los acopladores permiten a los ingenieros controlar la intensidad de la señal, analizar el rendimiento y distribuir señales a diversos componentes del sistema de radiodifusión o comunicación. Los casos de uso son:

• Monitorización de señales: Los acopladores direccionales permiten a los ingenieros de RF controlar la intensidad y calidad de la señal en varios puntos del sistema de RF, garantizando un rendimiento óptimo.
• Medición de señales: Facilitan la medición precisa de las señales de RF para la resolución de problemas, el mantenimiento y la optimización del rendimiento.
• Distribución de señales: Los acopladores direccionales permiten la distribución de señales de RF a múltiples componentes o dispositivos dentro de la línea de transmisión sin pérdidas significativas de señal.
• Aislamiento: Proporcionan aislamiento entre los puertos de entrada y salida, minimizando las interferencias y garantizando la integridad de la señal.
• Versatilidad: Los acopladores direccionales SPINNER están disponibles en varios diseños y rangos de frecuencia, lo que los hace adecuados para una amplia gama de aplicaciones de sistemas de comunicaciones móviles o de radiodifusión.

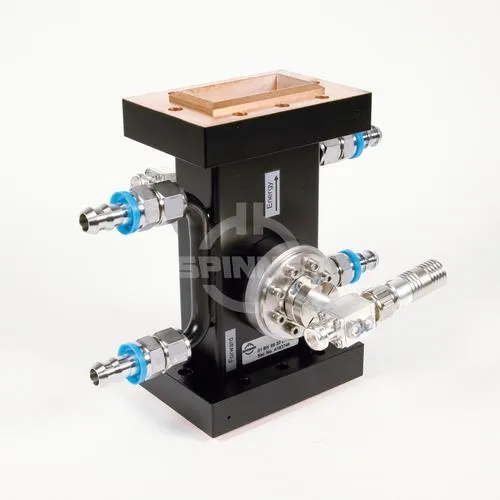

En Acoplador direccional R 32 LIL 2 sensores N hembra destaca por baja intermodulación y su durabilidad para aplicaciones de medición y prueba en laboratorio. Un adaptador de precisión de SPINNER aumenta considerablemente la vida útil de los conectores de los aparatos de medición, ahorrando de este modo dinero a largo plazo.

La clase de protección es IP 64.

La designación de la ruta del puerto en relación con la línea principal y la sonda es la siguiente: Port 1, 2: línea principal, Port 3, 4: sensor

Existe una amplia gama de bridas de guía de ondas para conectar guías de ondas de perfil normal. Se especifican en detalle en las normas IEC 60154-2, EIA RS-166, EIA RS-271, MIL-DTL-3922, MOD UK DEF-5352 y otras. Las normas también especifican las designaciones para el diseño de las bridas estructurales. La designación indica el tipo, por ejemplo, brida plana sin ranura de sellado, brida plana con ranura de sellado o brida de estrangulación con ranura de sellado. Además, se indican los tipos, es decir, la geometría específica de la brida: redonda, rectangular, con (como en las normas EIA e IEC) el número de pieza de una brida específica hecha de un material específico (como en las normas MIL y DEF). Por último, se indica la designación de la guía de ondas. Para más detalles, consulte el documento técnico TD-00077. Además de estos diseños estandarizados de bridas, existen otros diseños específicos como LIL (CERN), DESY o Merdinian. La compatibilidad respectiva se indica en la ficha técnica.

Invierta en nuestros acopladores direccionales de alto rendimiento para mejorar el rendimiento y la fiabilidad de su sistema de radiodifusión o de comunicaciones móviles. Confíe en nuestra experiencia y en nuestro compromiso de ofrecer componentes de RF de calidad superior para sus necesidades de radiodifusión. En general, este acoplador direccional ofrece una solución sencilla y rentable para su instalación.
